vava andorid ekran 9 inç

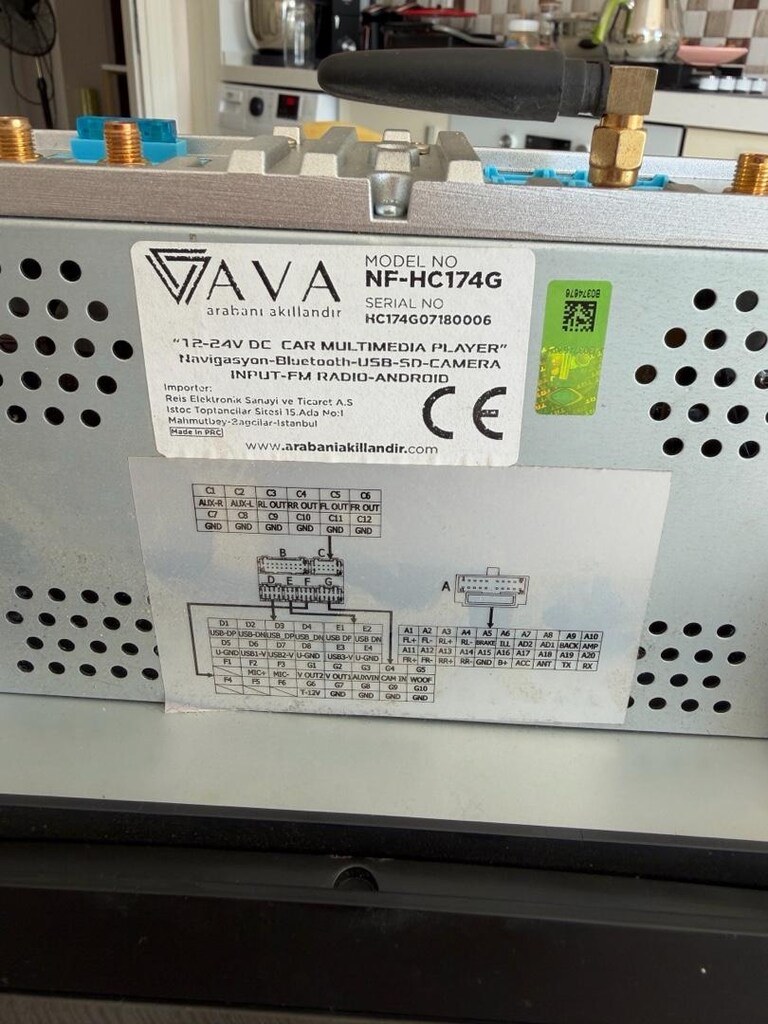

Görselde arka etiketi yer alan cihaz, Vava Arabanı Akıllıandır markasına ait NF-HC174G model bir araç multimedya oynatıcıdır.

Cihaz Bilgileri ve Teknik Özellikleri

• Marka: Vava (arabaniakillandir.com)

• Model No: NF-HC174G

• Seri No: HC174G07180006

• Çalışma Voltajı: 12-24V DC

• Temel Özellikler: Navigasyon, Bluetooth, USB, SD kart, kamera girişi, FM radyo ve Android işletim sistemi desteği.

Soket ve Pin Bağlantıları (Etiket Detayları)

Cihazın üzerindeki şemada yer alan ana bağlantı grupları şunlardır:

• Ses Çıkışları (C Grubu / RCA):

• C1 / C2: AUX-R / AUX-L (Ses Girişi Sağ / Sol)

• C3 / C4: RL-OUT / RR-OUT (Arka Sol / Sağ Ses Çıkışı)

• C5 / C6: FL-OUT / FR-OUT (Ön Sol / Sağ Ses Çıkışı)

• C7 - C12: GND (Toprak / Şasi hatları)

• Güç ve Hoparlör Kablo Demeti (A / B / D / E / F / G Grubu):

• A1 - A4: FL+ / FL- / RL+ / RL- (Ön ve Arka Sol Hoparlörler)

• A11 - A14: FR+ / FR- / RR+ / RR- (Ön ve Arka Sağ Hoparlörler)

• A5: BRAKE (El freni sinyali)

• A6: ILL (Aydınlatma / Far tetikleme)

• A7: AD2 / Direksiyon kumanda vb.

• A8: B+ (Sürekli 12V Akü elektriği)

• A9: ACC (Kontak elektriği)

• A10: ANT (Otomatik anten tetikleme)

• A15: GND (Şasi / Toprak)

• A18 - A20: BACK (Geri vites tetikleme), AMP, TX, RX (Veri / Amfi çıkışları)
