1 -Kontrol sistemi FANUC-OI-MF PLUS

2 - İş mili motoru β iI12/10000 FANUC 11/15Kw

3 -X eksen motoru Β iS22 FANUC

4 -Y eksen motoru Β iS22 FANUC

5 -Z eksenli motor β iS22 FANUC Frenli

6 -Spindle BT40 Tayvan KENTURN veya CELLS

7 -ATC BT40-24 Tayvan

8 silindirli 4.5T Tayvan Haocheng veya SUN(CHENSOUND)

9 - Bilyalı vida 40（C3） Tayvan HIWIN veya PMI

10 -Makaralı kızak 45 Tayvan HIWIN veya PMI

11 - Destek vidası yatağı 30TAC İthal

12 -Üç eksen koruma kapağı Yerli yüksek kalite

13 -Ana elektrik bileşenleri Schneider

14 -Otomatik yağlama sistemi

15 -Yerli yüksek kalite (BAOTN) Parametreleri

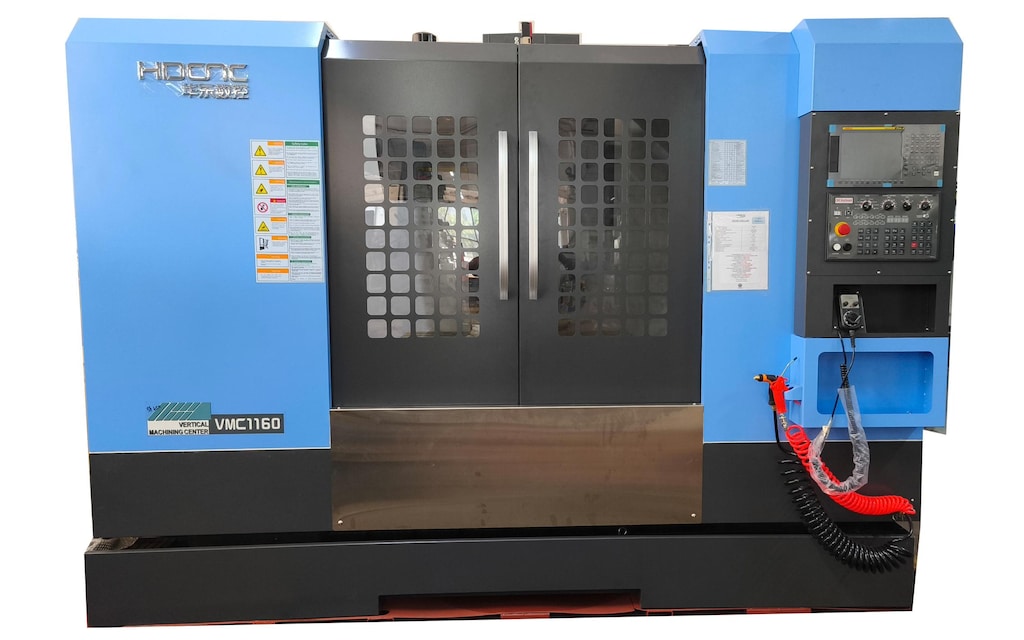

ÖZELLİKLER VMC1160

Tabla boyutu(G*U) (mm) 1200*600

Max.yükleme ağırlığı(kg) 800

T-yuvası(No.-genişlik*mesafe) (mm) 5-18*100

X/Y/Z hareketi(mm) 1100/600/600

Mil burnundan masa yüzeyine maksimum mesafe (mm) 120-720

İş mili merkezinden Z eksenlerine kılavuz yüzeyi(mm) 650

İş mili motor gücü (kw) 11/15

Max. iş mili hızı (bant) (m/dak) 10000

İş mili konikliği BT40

XYZ hızlı hız(m/dak) 36/36/36

Maksimum kesme hızı (m/dak) 10

Saplama çek. MAS403 BT40-45°

ATC kapasitesi 24T

Maksimum takım çapı*uzunluk(mm) φ85*350

Konumlandırma hassasiyeti(mm) ±0,004

Tekrarlanabilirlik doğruluğu(mm) ±0,003

CNC sistemi FANUC 0IMF5

Makine boyutu (mm) 3200*2550*2700

Paket boyutu(mm) 4800*2280*2570

Makine ağırlığı(kg) 7000

Standart Aksesuarlar

Ön sıra talaş tam kapak sac bant talaş sökücü,

Çekmeceli tip su deposu ve talaş kutusu, geriye dar
