Arkel G&Z Plus Sesli Anons ve Müzik Sistemidir. Sektörde yaygın olarak "Arkel Geveze" ismiyle de bilinir.

Asansör kabinindeki yolculara durulan kat ismini, kapıların açılma/kapanma durumunu, aşırı yük uyarısını, servis dışı veya arıza hallerini sesli olarak bildirmek ve arka planda fon müziği (MP3) çalmak amacıyla kullanılır.

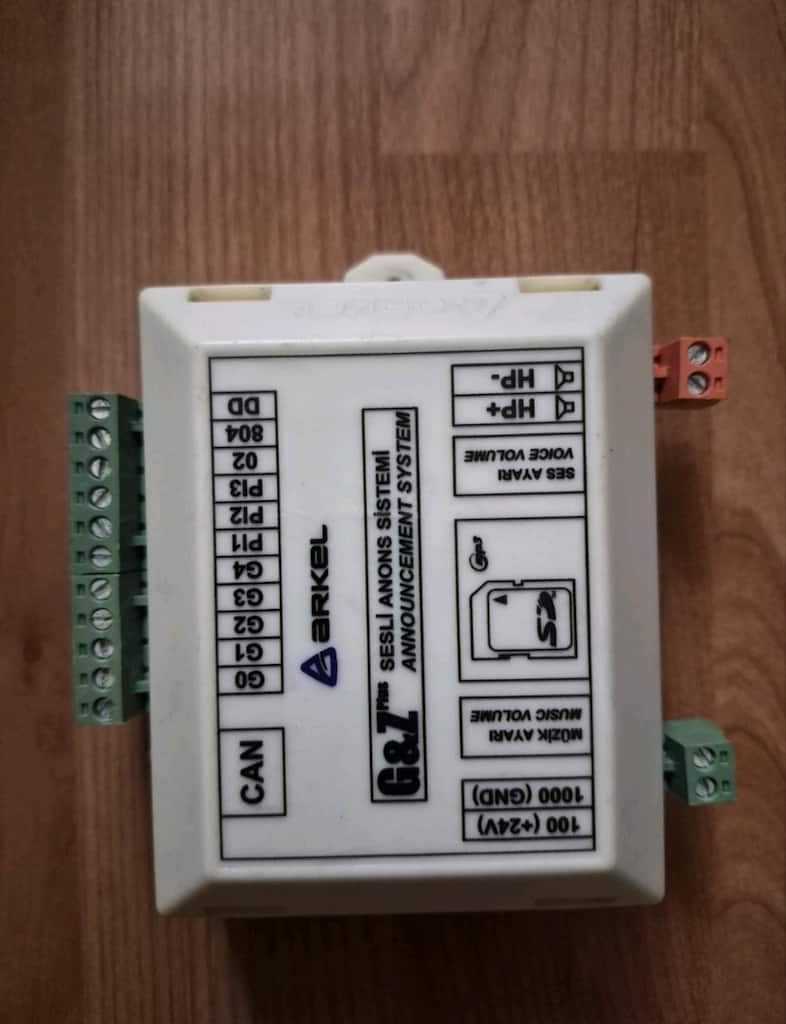

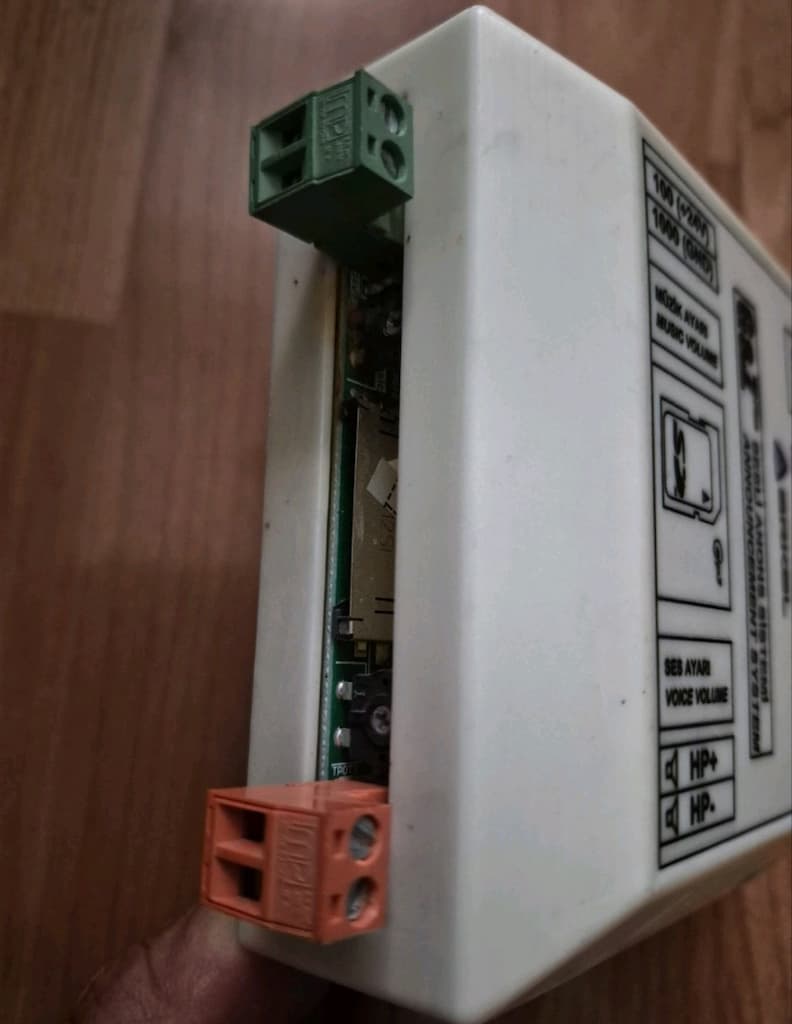

Klemensler ve Bağlantı Noktaları

Cihazın üzerindeki şemada yer alan bağlantıların işlevleri şu şekildedir:

• 100 (+24V) & 1000 (GND): Cihazın çalışması için gerekli olan 24V DC güç besleme girişleridir.

• MÜZİK AYARI (Music Volume): Arka planda çalan MP3 müziklerinin ses seviyesini ayarlamak için kullanılan trimpottur.

• SES AYARI (Voice Volume): Kat isimleri ve arıza/uyarı anonslarının ses seviyesini ayarlayan trimpottur.

• SD Kart Yuvası: İçerisinde anonsların ve müziklerin MP3 formatında yüklendiği ve cihazın konfigürasyon (ayar) dosyasını barındıran SD hafıza kartı girişidir.

• HP+ & HP-: Asansör kabinindeki hoparlör çıkış klemensleridir (Genellikle 8 Ohm / 3 Watt hoparlör destekler).

• CAN: Arkel'in ARCODE ve ARL500 gibi gelişmiş kontrol üniteleriyle seri haberleşme kurmasını sağlayan CANbus veri hattı bağlantısıdır.

• G0, G1, G2, G3, G4: Gray kod veya Binary giriş tipleri kullanan diğer asansör kumanda panoları için paralel kat konumu sinyal girişleridir.

• PI1, PI2, PI3: Yön okları ve diğer ek gösterge/durum sinyal girişleridir.20 adet mevcut
